Bakit Mahalaga ang Mga Terminal Block ng PCB para sa Maaasahang Mga Koneksyon sa Elektrisidad?

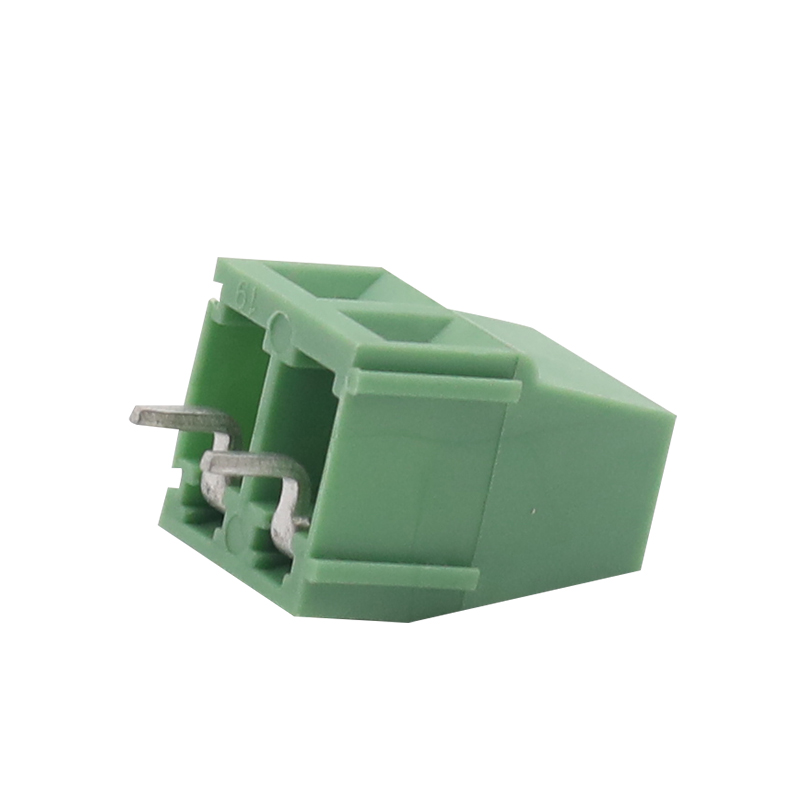

Mga bloke ng terminal ng PCBay mga kritikal na bahagi sa modernong electronic system, na nagbibigay ng secure at organisadong wire-to-board na koneksyon sa industriyal na automation, power distribution, smart device, renewable energy system, at consumer electronics. Sinasaliksik ng komprehensibong gabay na ito ang kanilang mga function, istruktura, benepisyo, paraan ng pagpili, karaniwang problema, gawi sa pag-install, at mga trend sa hinaharap upang matulungan ang mga inhinyero, manufacturer, at mamimili na gumawa ng matalinong mga desisyon.
Talaan ng mga Nilalaman
- 1. Pag-unawa sa PCB Terminal Blocks
- 2. Paano Gumagana ang PCB Terminal Blocks
- 3. Mga Pangunahing Uri ng PCB Terminal Blocks
- 4. Mga Materyales at Konstruksyon
- 5. Pangunahing Kalamangan
- 6. Mga Karaniwang Aplikasyon
- 7. Paano Pumili ng Tamang PCB Terminal Block
- 8. Mga Karaniwang Pagkakamali ng Mga Mamimili
- 9. Mga Tip sa Pag-install at Pagpapanatili
- 10. PCB Terminal Block kumpara sa Iba Pang Mga Konektor
- 11. Mga Uso at Inobasyon sa Industriya
- 12. Mga Madalas Itanong
- 13. Konklusyon
1. Pag-unawa sa PCB Terminal Blocks
Ang PCB terminal block ay isang electrical connector na idinisenyo upang i-secure ang mga wire nang direkta sa isang printed circuit board (PCB). Lumilikha ito ng matatag na koneksyon sa kuryente sa pagitan ng mga panlabas na kable at mga electronic circuit habang pinapasimple ang pagpupulong, pagpapanatili, at pag-troubleshoot.
Hindi tulad ng mga permanenteng soldered wire na koneksyon, pinapayagan ng mga terminal block ng PCB ang mga user na kumonekta at idiskonekta nang mabilis ang mga wire nang hindi nasisira ang circuit board. Ginagawa nitong lubos na mahalaga ang mga ito sa mga system na nangangailangan ng madalas na pagpapanatili o pagpapalit ng bahagi.
Ang mga konektor na ito ay karaniwang matatagpuan sa:
- Mga sistema ng kontrol sa industriya
- Mga power supply
- Mga sistema ng seguridad
- Mga kagamitan sa HVAC
- Mga kagamitan sa telekomunikasyon
- Mga kagamitan sa nababagong enerhiya
- Automotive electronics
- Mga produkto ng matalinong bahay
Key Function:Ang mga bloke ng terminal ng PCB ay nagbibigay ng ligtas, organisado, at lumalaban sa vibration na mga koneksyon ng wire habang binabawasan ang oras ng pag-install at pagiging kumplikado ng pagpapanatili.
2. Paano Gumagana ang PCB Terminal Blocks
Gumagana ang mga bloke ng terminal ng PCB sa pamamagitan ng pag-clamp ng mga wire sa mga conductive terminal na direktang naka-mount sa PCB. Ang de-koryenteng kasalukuyang dumadaloy mula sa panlabas na kawad sa pamamagitan ng metal conductor at papunta sa naka-print na circuit board.
Karamihan sa mga bloke ng terminal ng PCB ay gumagamit ng isa sa mga sumusunod na pamamaraan ng wire fastening:
| Paraan ng Koneksyon | Paglalarawan | Mga kalamangan |
|---|---|---|
| Screw Clamp | Na-secure ang wire gamit ang mga turnilyo | Malakas at maaasahang koneksyon |
| Spring Clamp | Pinipigilan ng spring pressure ang wire sa lugar | Mabilis na pag-install at vibration resistance |
| Push-In | Direktang pagpasok ng koneksyon | Mabilis na pagpupulong |
| Uri ng Harang | Mga insulated na hadlang sa pagitan ng mga terminal | Pinahusay na kaligtasan |
Kapag nakakonekta na, tinitiyak ng terminal block ang tuluy-tuloy na electrical conductivity habang pinoprotektahan laban sa aksidenteng pagkaluwag ng wire.
3. Mga Pangunahing Uri ng PCB Terminal Blocks
Ang iba't ibang mga application ay nangangailangan ng iba't ibang mga disenyo ng PCB terminal block. Ang pag-unawa sa mga available na uri ay nakakatulong sa mga inhinyero na piliin ang tamang solusyon.
Through-Hole PCB Terminal Blocks
Ang mga ito ay naka-mount sa pamamagitan ng drilled hole sa PCB at soldered sa tapat na bahagi. Nag-aalok sila ng mahusay na lakas ng makina at karaniwang ginagamit sa mga kapaligiran na may mataas na vibration.
Surface Mount PCB Terminal Blocks
Ang mga disenyo ng surface mount ay direktang nakakabit sa ibabaw ng PCB, na sumusuporta sa awtomatikong pagmamanupaktura at mga compact na layout.
Pluggable PCB Terminal Blocks
Pinapayagan ng mga pluggable na bersyon na ma-unplug ang mga connector nang hindi dinidiskonekta ang mga indibidwal na wire. Ang mga ito ay perpekto para sa modular na kagamitan at mabilis na pagpapanatili.
Right-Angle PCB Terminal Blocks
Ang mga disenyo ng right-angle ay nakakatipid ng patayong espasyo at nakakatulong na i-optimize ang mga layout ng enclosure.
Mataas na Kasalukuyang mga PCB Terminal Block
Idinisenyo para sa mabibigat na pagkarga ng kuryente, ang mga bloke na ito ay nagtatampok ng mas malalaking konduktor at pinahusay na paglaban sa init.
Industrial Automation
Maaasahang signal transmission at matibay na performance sa ilalim ng vibration.
Power Equipment
Ligtas na humahawak ng mas mataas na boltahe at kasalukuyang mga kinakailangan.
Consumer Electronics
Sinusuportahan ng mga compact na disenyo ang mas maliliit at mas matalinong mga produkto.
4. Mga Materyales at Konstruksyon
Ang pagganap ng isang bloke ng terminal ng PCB ay lubos na nakasalalay sa mga materyales at disenyo ng istruktura nito.
| Component | Karaniwang Materyal | Layunin |
|---|---|---|
| Pabahay | PA66 Naylon | Ang paglaban sa apoy at pagkakabukod |
| Konduktor | Copper Alloy | Electrical conductivity |
| Plating | Tin o Nickel | paglaban sa kaagnasan |
| Mga turnilyo | bakal | Pangkabit ng mekanikal |
Ang mga de-kalidad na materyales ay nagpapabuti sa kahusayan ng kuryente, thermal stability, at pangmatagalang tibay.
5. Pangunahing Kalamangan
Nag-aalok ang mga terminal block ng PCB ng makabuluhang benepisyo para sa mga manufacturer, installer, at maintenance team.
- Madaling Pag-wire:Pinapasimple ang pag-install at pagpapalit ng cable.
- Pinababang Downtime:Mas mabilis na pagpapanatili at pag-troubleshoot.
- Ligtas na Koneksyon:Malakas na mechanical wire retention.
- Compact na Disenyo:Mahusay na paggamit ng PCB space.
- Scalability:Magagamit sa maraming mga configuration ng poste.
- Kaligtasan:Pinipigilan ang mga aksidenteng short circuit.
- Kahusayan sa Gastos:Binabawasan ang mga gastos sa paggawa ng pagpupulong.
- Flexibility:Sinusuportahan ang magkakaibang laki at boltahe ng wire.
Mas gusto ng maraming inhinyero ang mga bloke ng terminal ng PCB dahil pinapasimple nila ang field maintenance habang tinitiyak ang maaasahang pagganap ng kuryente sa mahabang panahon ng pagpapatakbo.
6. Mga Karaniwang Aplikasyon
Ang mga bloke ng terminal ng PCB ay ginagamit sa halos lahat ng modernong industriya ng kuryente.
Industrial Control System
Umaasa ang mga pabrika sa mga terminal block para sa mga sensor, relay, PLC, at automation system kung saan kritikal ang vibration resistance at maintenance accessibility.
Renewable Energy
Gumagamit ang mga solar inverter at wind power system ng mga terminal block ng PCB para sa mahusay na paglipat ng kuryente at matatag na koneksyon sa ilalim ng pagbabago ng mga kondisyon sa kapaligiran.
Kagamitang Medikal
Ang mga medikal na elektroniko ay nangangailangan ng lubos na maaasahang mga koneksyon para sa pagsubaybay sa mga device at diagnostic system.
Transportasyon
Ang mga sistema ng riles, mga de-koryenteng sasakyan, at mga istasyon ng pag-charge ay gumagamit ng mga matatag na terminal block para sa mga high-current na aplikasyon.
Mga Matalinong Gusali
Ang mga sistema ng kontrol sa ilaw, mga aparatong panseguridad, at kagamitan sa HVAC ay nakadepende sa mga organisadong koneksyon sa PCB.
7. Paano Pumili ng Tamang PCB Terminal Block
Ang pagpili ng tamang bloke ng terminal ng PCB ay nangangailangan ng maingat na pagsasaalang-alang sa mga kinakailangan sa teknikal at kapaligiran.
| Salik sa Pagpili | Bakit Ito Mahalaga |
|---|---|
| Kasalukuyang Rating | Pinipigilan ang sobrang init |
| Rating ng Boltahe | Tinitiyak ang ligtas na pagganap ng pagkakabukod |
| Sukat ng Kawad | Tinitiyak ang wastong pagkakatugma |
| Sukat ng Pitch | Nakakaapekto sa puwang ng PCB |
| Uri ng Pag-mount | Sinusuportahan ang mga kinakailangan sa layout |
| Operating Temperatura | Tinitiyak ang pangmatagalang tibay |
| Pangangalaga sa Kapaligiran | Pinoprotektahan laban sa alikabok at kahalumigmigan |
Dapat ding i-verify ng mga mamimili ang mga certification gaya ng pagsunod sa UL, CE, at RoHS kapag pumipili ng mga produkto para sa mga internasyonal na merkado.
8. Mga Karaniwang Pagkakamali ng Mga Mamimili
Ang maling pagpili ng terminal block ay maaaring humantong sa mga magastos na pagkabigo, sobrang pag-init, o mga problema sa pagpapanatili.
- Pagpili ng hindi sapat na kasalukuyang mga rating
- Hindi pinapansin ang mga kondisyon sa kapaligiran
- Gumamit ng mga hindi tugmang laki ng wire
- Pagpili ng mababang kalidad na mga materyales
- Hindi wastong disenyo ng puwang ng PCB
- Hindi pinapansin ang mga kinakailangan sa vibration
- Tinatanaw ang mga internasyonal na sertipikasyon sa kaligtasan
Ang maingat na teknikal na pagsusuri ay nakakatulong na maiwasan ang mga isyu sa pagiging maaasahan at hindi inaasahang downtime.
9. Mga Tip sa Pag-install at Pagpapanatili
Ang wastong pag-install ay mahalaga para sa matatag na pagganap at kaligtasan ng kuryente.
Pinakamahuhusay na Kasanayan sa Pag-install
- Gamitin ang tamang screwdriver torque.
- Iwasan ang sobrang paghigpit ng mga turnilyo.
- I-strip ang wire insulation nang tumpak.
- Pigilan ang maluwag na mga hibla ng kawad.
- Sundin ang kasalukuyang at boltahe na mga pagtutukoy.
- Suriin ang kalidad ng solder para sa mga through-hole na modelo.
Mga Rekomendasyon sa Pagpapanatili
- Suriin ang mga koneksyon sa pana-panahon.
- Suriin kung may mga palatandaan ng sobrang init.
- Maghanap ng kaagnasan o pagkawalan ng kulay.
- Muling higpitan ang mga turnilyo kung kinakailangan.
- Regular na linisin ang akumulasyon ng alikabok.
Ang regular na inspeksyon ay makabuluhang nagpapalawak sa buhay ng serbisyo ng mga bloke ng terminal ng PCB at pinapaliit ang mga pagkasira ng kuryente.
10. PCB Terminal Block kumpara sa Iba Pang Mga Konektor
| Tampok | Block ng PCB Terminal | Soldered Wire | Konektor ng Crimp |
|---|---|---|---|
| Pagpapanatili | Madali | Mahirap | Katamtaman |
| Bilis ng Pag-install | Mabilis | Mabagal | Mabilis |
| Reusability | Magaling | mahirap | Mabuti |
| pagiging maaasahan | Mataas | Mataas | Mataas |
Ang mga bloke ng terminal ng PCB ay nagbibigay ng mahusay na balanse sa pagitan ng pagiging maaasahan, kakayahang magamit, at kahusayan sa pag-install.
11. Mga Uso at Inobasyon sa Industriya
Habang patuloy na umuunlad ang electronics, ang teknolohiya ng PCB terminal block ay mabilis na umuunlad.
- Mga miniaturized na high-density na disenyo
- Teknolohiyang push-in na walang tool
- Pinahusay na vibration resistance
- Smart monitoring integration
- Mas mataas na kasalukuyang kapasidad
- Pinahusay na mga materyales na lumalaban sa apoy
- Pangkapaligiran na pagmamanupaktura
Gumagawa din ang mga tagagawa ng mga solusyon para sa Industry 4.0, mga de-koryenteng sasakyan, at mga renewable energy system.
12. Mga Madalas Itanong
Ano ang pangunahing layunin ng isang PCB terminal block?
Ang pangunahing layunin nito ay magbigay ng secure at naaalis na mga koneksyon sa wire sa mga naka-print na circuit board.
Ang mga bloke ng terminal ng PCB ay magagamit muli?
Oo. Karamihan sa mga bloke ng terminal ng PCB ay idinisenyo para sa paulit-ulit na pagpasok at pagtanggal ng wire.
Aling mga industriya ang gumagamit ng PCB terminal blocks ang pinaka?
Ang industriyal na automation, power system, renewable energy, telekomunikasyon, transportasyon, at consumer electronics na mga industriya ay malawakang gumagamit ng mga ito.
Paano ko pipiliin ang tamang kasalukuyang rating?
Pumili ng terminal block na may kasalukuyang rating na mas mataas kaysa sa maximum na inaasahang load ng iyong system para matiyak ang ligtas na operasyon.
Ano ang nagiging sanhi ng overheating ng terminal block?
Kabilang sa mga karaniwang sanhi ang maluwag na mga kable, sobrang agos, hindi wastong sukat ng kawad, at hindi magandang kalidad na mga conductive na materyales.
Maaari bang hawakan ng mga bloke ng terminal ng PCB ang panginginig ng boses?
Oo. Ang spring-clamp at mataas na kalidad na mga disenyo ng screw-clamp ay nag-aalok ng mahusay na vibration resistance.
13. Konklusyon
Ang mga bloke ng terminal ng PCB ay may mahalagang papel sa pagtiyak ng ligtas, mahusay, at napapanatiling mga koneksyon sa kuryente sa hindi mabilang na mga industriya. Ang kanilang kakayahang umangkop, pagiging maaasahan, at kadalian ng pag-install ay ginagawa silang kailangang-kailangan sa mga modernong elektronikong sistema.
Ginagamit man sa pang-industriya na makinarya, renewable energy equipment, transport system, o consumer electronics, ang pagpili ng tamang PCB terminal block ay direktang nakakaapekto sa performance, kaligtasan, at pangmatagalang pagiging maaasahan.
Habang patuloy na umuunlad ang teknolohiya, ang mga advanced na PCB terminal block solutions ay magiging mas compact, intelligent, at efficient para matugunan ang lumalaking pangangailangan sa merkado.
