Isang Maikling Talakayan Sa Mga PCB Terminal Block

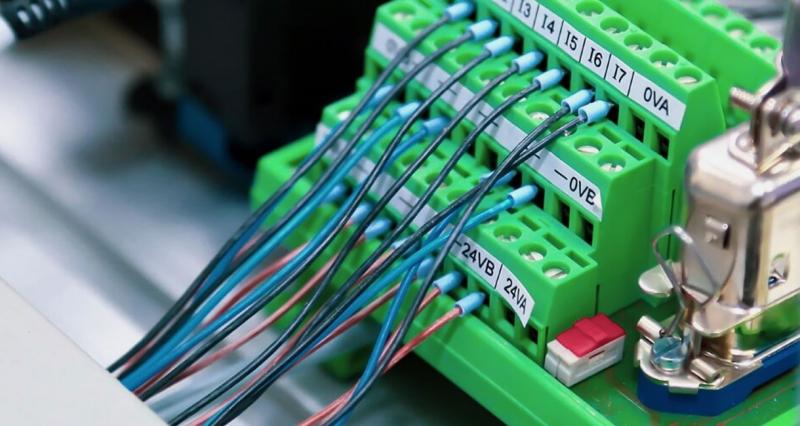

Ang mga bloke ng terminal ng PCB, dahil sa kanilang maraming pakinabang, ay malawakang ginagamit sa automation ng industriya. Ang kanilang mga katangian tulad ng katatagan, tibay, kaligtasan, at pinababang mga kinakailangan sa pagpapanatili ay nakakatulong na mapabuti ang pagiging maaasahan ng system at matiyak ang pangmatagalang matatag na operasyon ng kagamitan.

Ang mga bloke ng terminal ng PCB ay may iba't ibang uri, karaniwang nakategorya batay sa iba't ibang mga sitwasyon sa paggamit, paraan ng koneksyon, at paraan ng pag-install.

Uri ng tornilyo

 Mga Tampok: Ang cable ay nakakapit nang mahigpit gamit ang mga turnilyo upang bumuo ng isang secure na koneksyon sa kuryente. Ang ganitong uri ng terminal block ay angkop para sa karamihan ng mga de-koryenteng kagamitan, lalo na sa mga application na may mas mataas na kasalukuyang.

 Mga Application: Karaniwang ginagamit sa mga electrical control cabinet, distribution box, at iba pang katulad na setting.

 Mga Bentahe: Madaling i-install, maaasahang contact, at may kakayahang makayanan ang mas matataas na alon.

Uri ng tagsibol

  Mga Tampok: Gumagamit ito ng puwersa ng tagsibol upang i-clamp ang mga wire, na inaalis ang pangangailangan para sa mga karagdagang tool. Pagkatapos ipasok ang cable, ang spring ay awtomatikong humihigpit.

 Application: Karaniwang makikita sa ilang kagamitan sa automation, mga sistema ng kontrol ng PLC, at modernong kagamitan sa pamamahagi.

 Mga Bentahe: Mabilis na pag-install, matatag na pangkabit, na angkop para sa mga application na nangangailangan ng madalas na disassembly o pagpapalit ng cable.

Madalas kaming makakita ng paglalarawan ng pin pitch para sa mga terminal block. Ngayon, palawakin natin ang puntong ito.

Ang pin pitch ay tumutukoy sa distansya sa pagitan ng dalawang magkatabing pin o terminal sa mga nakapirming terminal block (at iba pang connector), kadalasang sinusukat sa millimeters (mm). Ito ay isang mahalagang parameter sa disenyo ng mga bloke at konektor ng terminal. Nasa ibaba ang ilang dahilan kung bakit mahalaga ang pin pitch at ang kahalagahan nito:

Standardized na Disenyo

Layunin

Ang standardisasyon ng pin pitch ay nagbibigay-daan sa mga terminal block na maging tugma sa iba't ibang mga device at circuit board, na tinitiyak ang pagiging tugma at pagpapalit. Pinapasimple ng isang standardized na pin pitch ang produksyon para sa mga manufacturer at binabawasan ang hindi pagkakatugma sa pagitan ng iba't ibang brand at device. Halimbawa, ang 2.54mm pin pitch (karaniwang kilala bilang 0.1-inch pitch) ay malawakang ginagamit sa mga elektronikong bahagi at koneksyon sa circuit board, na tinitiyak ang wastong pagtutugma sa pagitan ng iba't ibang bahagi.

Densidad at Space

Tinutukoy ng laki ng pin pitch ang spacing sa pagitan ng mga terminal, na nakakaapekto naman sa density at space utilization ng device. Sa mga high-density na circuit board o device, ang isang mas maliit na pin pitch ay nakakatulong na bawasan ang okupado na espasyo, na nagbibigay-daan sa higit pang mga punto ng koneksyon na maidagdag sa loob ng isang limitadong lugar. Halimbawa, ang mga connector na ginagamit sa mga high-density circuit board ay maaaring gumamit ng mga pin pitch na 0.8mm o 1.0mm upang makatipid ng espasyo, habang ang mga connector para sa mas malalaking bahagi ay maaaring pumili ng mas malaking pin pitch, gaya ng 2.54mm.

Pagganap ng Elektrisidad

●Naaapektuhan ng laki ng pin pitch ang mga katangiang elektrikal ng mga terminal block, kabilang ang impedance, bilis ng transmission, at kapasidad na nagdadala ng kasalukuyang. Ang isang pin pitch na masyadong maliit ay maaaring humantong sa mahinang contact o electrical interference, habang ang isang pitch na masyadong malaki ay maaaring mag-aksaya ng espasyo at mapataas ang contact resistance

●Para sa mga circuit na may kinalaman sa high-speed signal transmission (tulad ng mga data bus o communication circuit), maaaring pumili ng mas maliit na pin pitch sa proseso ng disenyo para mabawasan ang pagkaantala at interference ng signal transmission.

Lakas at Katatagan ng Mekanikal

●Ang mas malaking pin pitch ay karaniwang nangangahulugan ng mas maraming espasyo sa pagitan ng mga terminal block, na nagbibigay-daan para sa mas makapal na mga pin o mas matatag na istruktura ng koneksyon. Pinahuhusay nito ang mekanikal na lakas ng koneksyon, ginagawa itong angkop para sa mga high-current na application o sa mga nangangailangan ng mas mataas na mekanikal na katatagan. Ang mas mataas na espasyo ay nagbibigay-daan para sa mas matibay na mga koneksyon, na maaaring makatiis ng pisikal na stress, panginginig ng boses, o iba pang mekanikal na puwersa nang mas epektibo.

●Para sa mga terminal block sa mga application tulad ng automotive o industrial na kagamitan, maaaring kailanganin ang mas malaking pin pitch (hal., 5mm) para matiyak ang katatagan at katatagan sa mga kapaligirang napapailalim sa vibration o epekto. Ang pinataas na pin pitch ay nagbibigay-daan para sa mas matatag na koneksyon na mas makatiis sa mga mekanikal na stress na karaniwan sa mga kapaligirang ito, na tumutulong na mapanatili ang maaasahang electrical contact at maiwasan ang mga pagkabigo sa koneksyon.

Pag-aangkop sa Iba't ibang Sukat ng Wire

●Dapat ding isaalang-alang ng pin pitch ng terminal block ang mga detalye ng wire o cable na ginagamit. Ang isang mas malaking pin pitch ay nagbibigay-daan para sa paggamit ng mas makapal na mga wire, na ginagawa itong angkop para sa high-power o high-current na mga application. Ang mas maliit na pin pitch ay mas angkop para sa low-power at precision na kagamitan.

●Ang mga connector na ginagamit para sa maliliit na electronic device (gaya ng mga telepono o computer) ay karaniwang pumipili ng mas maliliit na pin pitch para sa isang compact na disenyo, habang ang mga connector para sa mga high-power na device o power system ay pumipili para sa mas malalaking pin pitch para ma-accommodate ang mas matataas na agos.

Kaginhawaan sa paggawa at pagpupulong

● Nakakatulong ang iba't ibang pin pitch na pasimplehin ang mga operasyon sa panahon ng pagmamanupaktura at pagpupulong. Halimbawa, pinapadali ng mas malaking pin pitch ang mga plug-and-play na operasyon, na ginagawa itong angkop para sa mga manu-manong koneksyon, habang ang mas maliit na pin pitch ay mas angkop para sa mga awtomatikong linya ng produksyon.

●Sa automated na proseso ng produksyon, ang mga terminal na may mas maliit na pitch ay maaaring madaling at tumpak na hinangin o i-assemble ng mga makina.

Iangkop sa iba't ibang mga kapaligiran sa pagtatrabaho.

●Ang pagpili ng pin pitch ay may kaugnayan din sa working environment. Ang isang mas malaking pin pitch ay nakakatulong na magbigay ng mas mahusay na pag-alis ng init at paglaban sa panghihimasok sa kapaligiran, na ginagawa itong angkop para sa mataas na temperatura, mataas na kahalumigmigan, at iba pang malupit na kapaligiran; ang isang mas maliit na pin pitch ay maaaring gamitin sa space-constrained environment.

●Sa mga high-end na field gaya ng aerospace o mga medikal na device, maaaring gumamit ng mga connector na may mas mahigpit na mga kinakailangan, kung saan isinasaalang-alang ng disenyo ng pin pitch ang mga salik gaya ng mataas na katumpakan, anti-interference, at miniaturization sa pagsasaalang-alang.

Ang pin pitch ay isang kritikal na parameter sa disenyo ng mga terminal connector, na direktang nakakaapekto sa functionality, performance, reliability, at space utilization ng device. Depende sa mga partikular na kinakailangan sa aplikasyon, ang pagpili ng naaangkop na pin pitch ay nagsisiguro sa kaligtasan, katatagan, at pagiging tugma ng koneksyon.
